切开薄膜电容看内部是什么样子

文章出处:责任编辑:查看手机网址
扫一扫!切开薄膜电容看内部是什么样子扫一扫!
人气:-发表时间:2024-02-27 16:40【


在学习电子元件时多数人都是看电子元件的外表和丝印参数来辨别电子元件的种类。不同种类的电子元件其外表和颜色是不一样的。

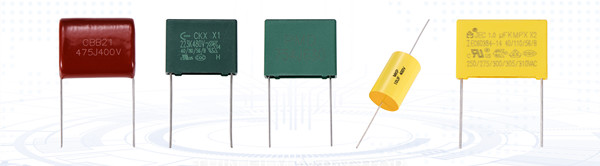

比如说电容器中安规电容外表一般是蓝色圆片形状和黄色矩形,薄膜电容多数为红色扁平矩形,红色圆柱形或者黄色矩形,超级电容则是蓝色包装的圆柱形或者黑色矩形。

可以通过外表后辨别安规电容,薄膜电容,超级电容等,那电容器的里面是什么样的,你见过吗?以下今天我们一起来“揭秘”元器件的内部结构!

这里是一张放大倍数的薄膜电容的横截面,可以清楚看看薄膜电容的内部构造。


将薄膜电容从中间切开后,可以清楚看到多层金属化薄膜和介质薄膜交替叠合,形成了一个紧凑而有序的结构,这些薄膜很薄,通常是微米级别,因此需要用显微镜才能清晰地观察到。

薄膜电容的金属化薄膜通常是铝箔或者铜箔,它们被真空蒸发上一层金属,形成一层金属化薄膜。介质薄膜则是聚乙酯、聚丙烯、聚苯乙烯等材料制成,具有优良的绝缘性能和稳定的介电性能。

相比于传统电容器,薄膜电容的层层卷绕结构使薄膜电容具有较小的体积和重量。

这种小巧的体积和轻便的重量不仅减小了设备的体积和重量,还提高了设备的整体性能,这样的优势使薄膜电容应用更广泛。



智旭元器件原厂,薄膜电容型号齐全,质量有保障,售后无忧,已经通过ISO9001:2015质量管理体系认证;安规电容器(X电容及Y电容),压敏电阻器通过各国认证,陶瓷电容器,薄膜电容器,超级电容器均符合低碳指标。


智旭元器件原厂拥有20年的制造经验,用经验铸造好品质,值得您信赖!如您有技术上的疑问或者需要样品需求,可联系我们。
