了解下什么是压敏电阻的三个工作区

文章出处:责任编辑:查看手机网址
扫一扫!了解下什么是压敏电阻的三个工作区扫一扫!
人气:-发表时间:2024-08-07 09:01【

3 (2)_副q.jpg

电子设备和电子电路由各种电子器件组成的,每个电子器件都有各自功能和作用。压敏电阻也一样,在电子电路中也起到重要作用。

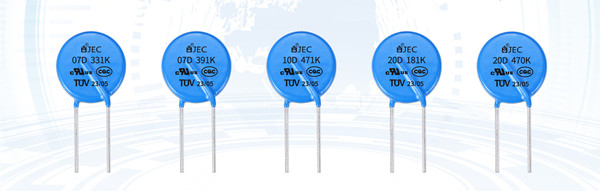

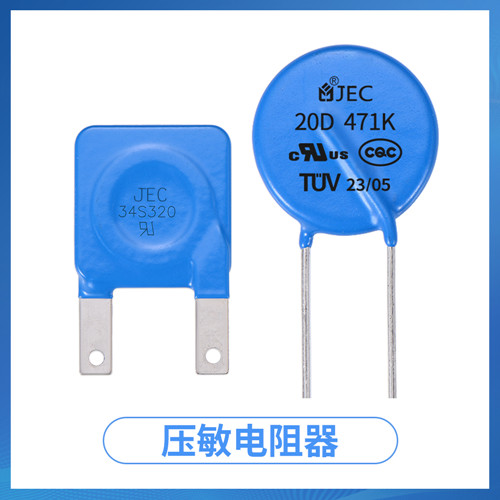

压敏电阻是一种电阻值随着电压变化的电子器件,具有非线性伏安特性,能在高电压下快速响应,进行电压钳位,吸收多余电流,保护电子设备免受瞬态过电压或浪涌的损害,还起到防雷保护作用。

压敏电阻在进行工作时,其电压-电流特性曲线图发生波动。将电压-电流特性曲线划分为预击穿区、击穿区和上升区。

1、压敏电阻的预击穿区

预击穿区,是指在外加电压尚未达到压敏电阻的特定阈值(即压敏电压)之前,电阻所处的一个工作状态区域。也就是说当外加电压低于压敏电压时,?压敏电阻阻值呈现高阻特性。

预击穿区的特点是电阻值相对较高,通过的电流很小,可以忽略不计,因此压敏电阻在这个区域内可以看作是一个绝缘体或开路状态。


2、压敏电阻的击穿区

当电路中出现过电压,即施加在压敏电阻两端的电压超过其压敏电压时,压敏电阻进入击穿区。

在这一区域内,压敏电阻的电压细小变化即可引起电流的急剧变化,这种特性被用于抑制过电压幅值和吸收或对地释放过电压引起的浪涌能量。

3、压敏电阻的上升区

上升区也称为饱和区或上转区。在这一区域内,压敏电阻的限压特性消失,电阻急剧下降,阻抗变得很小。由于电流过大,压敏电阻会产生大量热量并可能烧毁炸裂。

因此,在使用压敏电阻时,要避免其进入上升区,以免损坏电路和设备。

以上是压敏电阻的三个工作区——预击穿区、击穿区和上升区,具有不同的特性和作用。

在实际应用中,应根据电路的具体需求、规格参数选择合适的压敏电阻,以确保电路的稳定性。
