科普PTC和NTC热敏电阻的测量方法

文章出处:责任编辑:查看手机网址
扫一扫!科普PTC和NTC热敏电阻的测量方法扫一扫!
人气:-发表时间:2022-02-21 17:39【


热敏电阻是常见的电子元件,热敏电阻按照温度系数不同可分为以下两种:1)正温度系数热敏电阻2)负温度系数热敏电阻。本文小编要跟大家说说PTC和NTC热敏电阻的测量方法。

热敏电阻在电路中的符号是RT或TH,主要应用于温度测量(温度传感器)和电路保护;正温度系数热敏电阻器的电阻值随温度的升高而增大,负温度系数热敏电阻器的电阻值随温度的升高而减小,它们同属于半导体器件。

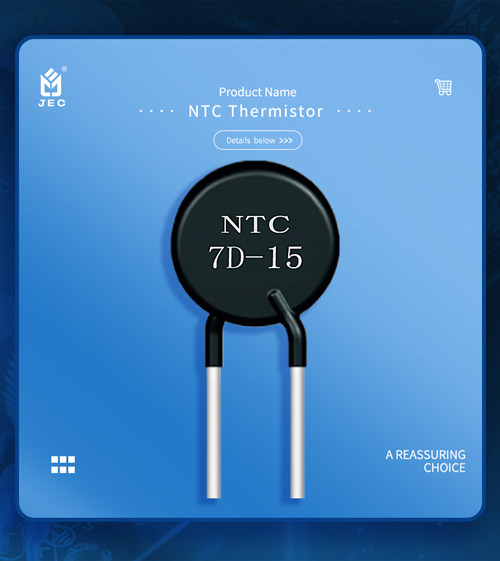

负温度系数热敏电阻(NTC)的测量:

用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同,即根据NTC热敏电阻的标称阻值选择合适的电阻挡可直接测出其的实际值。但因NTC热敏电阻对温度很灵敏,故测试时应注意以下几点:热敏电阻的阻值是生产厂家在环境温度为25℃时所测得的,所以用万用表测量热敏电阻时,亦应在环境温度接近25℃时进行,以保证测试的可信度。(测试时,不要用手捏住热敏电阻体,以防止人体温度对测试产生影响。)

正温度系数热敏电阻(PTC)的测量:

测量时,用万用表R×1挡,具体可分两步骤:

1)常温测量(室内温度接近25℃);将两表笔接触PTC热敏电阻的两引脚测出其实际阻值,并与标称阻值相对比,二者相差在±2Ω内即为正常。实际阻值若与标称阻值相差过大,则说明其性能不良或已损坏。

2)加温测量;在常温测试正常的基础上,即可进行第二步测试—加温测量,将一热源(例如电烙铁)靠近PTC热敏电阻对其加热,同时用万用表监测 其电阻值是否随温度的升高而增大,如是,说明热敏电阻正常,若阻值无变化,说明其性能变劣,不能继续使用。注意不要使热源与PTC热敏电阻靠得过近或直接 接触热敏电阻,以防止将其烫坏。

以上就是NTC热敏电阻和PTC热敏电阻的测量方法,希望本文的内容能帮助大家。JEC热敏电阻型号齐全,品质有保障。JEC安规电容厂家,已经通过ISO9001:2015质量管理体系认证;安规电容器(X电容及Y电容),压敏电阻器通过各国认证,陶瓷电容器,薄膜电容,超级电容,器均符合环保指标。

JEC陶瓷电容厂家拥有15年的制造经验,用经验铸造好品质,您值得信赖!如您有技术上的疑问或者需要样品需求,可联系我们。
